1.1噪聲治理項目名稱

南京某中醫院噪聲治理工程

1.2噪聲治理項目簡介

南京某中醫醫院位于經濟技術開發區旁，與其相隔一道圍墻的是汽車電器有限公司，該企業為滿足生產工藝需要，在車間廠房安裝有高噪聲源設備，而且生產工藝決定了其生產必將附帶有高噪聲，且廠房噪聲源較多，其中有空壓機、高速沖床、等高噪聲設備即為顯性噪聲源，又有焊接、鑄造，冷卻水塔等隱性噪聲源，廠房門窗為普通門窗、頂部又僅為薄彩鋼板，隔聲量明顯不足，因此，該企業產生的噪聲對醫院造成影響。醫院現設計住院部距該企業圍墻最近處為12m，噪聲衰減小。醫院鄰近企業廠房為兩層建筑，大約高度為7m，夜間在醫院窗戶邊測量噪聲值為62dB（業主提供），為保護醫院住院部人員夜間正常休息，對此醫院領導特別重視，特委托我司針對此進行降噪方案的設計。

2.1噪聲治理設計依據

（1）《工業企業噪聲排放標準》GB12348—2008）

（2）《民用建筑隔聲設計規范》GB50118—2010

（3）《聲環境質量標準》GB3096-2008

（4）《建筑設計防火規范》GB50016—2014

（5）鋼結構設計規范GB50017-2003

（6）鋼結構焊接規范GB50661-2011

（7）業主提供的技術資料

（8）我公司類似降噪工程的成功經驗

（9）我司技術人員現場勘查數據及發現

2.1 噪聲治理目標確定

一、 噪聲治理目標的確定

《工業企業噪聲排放標準》GB12348—2008）

類別	晝間	夜間
0	50	40
Ⅰ	55	45
Ⅱ	60	50
Ⅲ	65	55
Ⅳ	70	55

各類標準適用范圍的劃定：

（1）0類標準適用于療養院，星級賓館酒店的區域。

（2）Ⅰ類標準適用于以居住、文教機關為主的區域。

（3）Ⅱ類標準適用居住、商業、工業混雜區及商業中心區。

（4）Ⅲ類標準適用于工業區。

（5）各類標準適用范圍由地方人民政府劃定。設計依據







3.1 噪聲治理噪聲源分析

1、顯性噪聲源（主要）

（1）空氣壓縮機

2、隱性噪聲源（次要）

（1）車間沖床

（2）焊接作業設備

（3）冷卻塔

（4）鑄造作業設備

（5）其他噪聲源

結合現場實際情況，在此類噪聲治理工程中，不僅有較為突出的隱性噪聲源需要進行重點處理，還有較多的隱性噪聲源也需要考慮，若不考慮隱性噪聲源對廠界噪聲超標的貢獻值，其結果就是對顯性噪聲源處理好后，隱性噪聲源顯現出來，導致廠界噪聲還是超標，治理效果不理性。。

3.2 噪聲治理設計原則

容錯性原則：在設計過程中，所設計的方案一定要有一定的設計余量，確保在工程施工過程中，出現一些小問題，不會對整改工程產生質的影響。

科學性原則：所設計的方案一定要科學合理，確保在工程施工中有足夠的理論依據。

經濟性原則：所設計的方案應該做到花最少的人力物力財力來達到設計目標。

3.3 噪聲治理設計建議降噪措施

針對汽車電器有限公司的現有的噪聲源，通過我司技術人員現場勘查結合我公司根據我們以往治理類似項目的經驗，以科學、合理、經濟實用性為原則結合現場實際情況制定如下治理措施：

3.3.1 對顯性噪聲源進行單獨治理

（1）空氣壓縮機

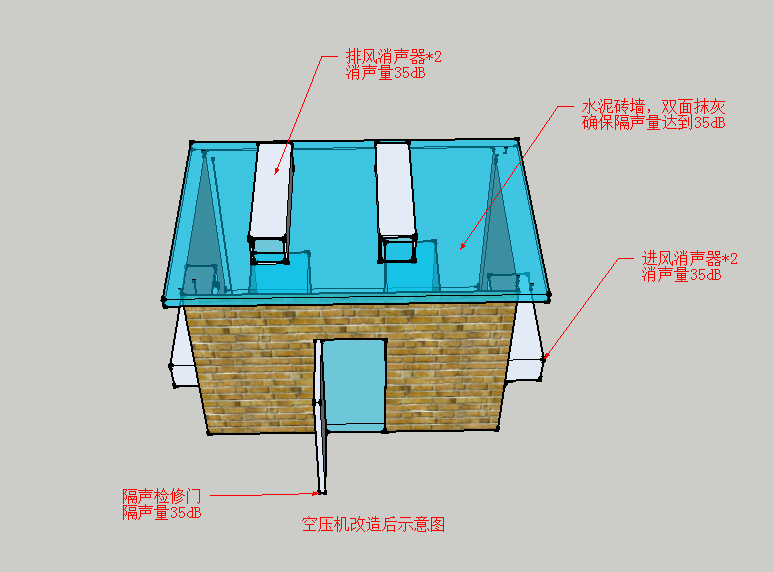

a.將空氣壓縮機遷移**密封較好的單獨水泥磚墻房內

b.將現有水泥磚墻房普通門窗更換為我司生產的隔聲量≥35（A）的隔聲門窗門窗縫隙采用專業密封膠條密封處理。

c.空壓機需要進行通風系統，故根據機組需要的通風散熱量再房內開口并配套通風消聲器，消聲量≥35dB（A）。保證房間的隔音效果。







3.3.2 隱性噪聲源

隱性噪聲源對廠界噪聲貢獻值雖不大，但分布廣、及分散，較難治理，單獨處理成本較高，我司工程技術部在認真考慮研究過后，本著經濟、科學、合理為原則就隱性噪聲源噪聲治理，需進行以下處理：

1、設置隔聲屏障

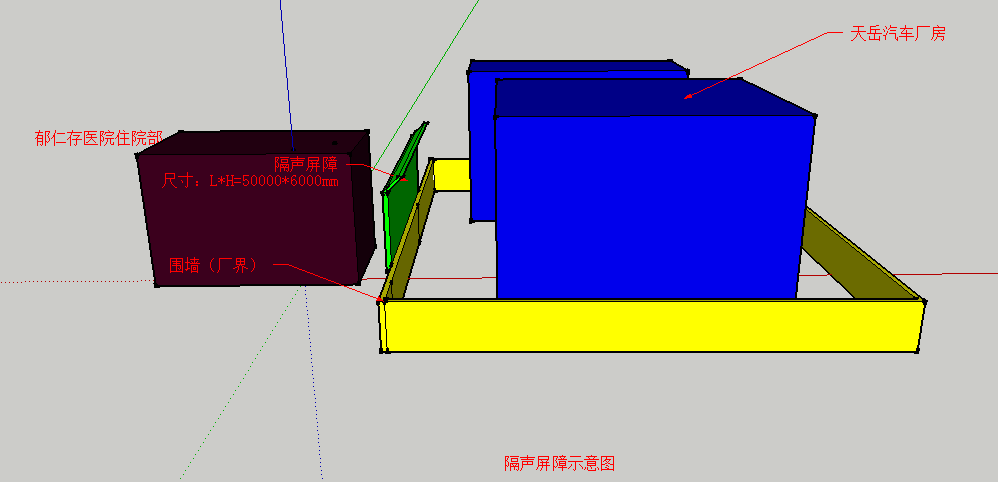

（1）沿著圍墻安裝一長度為50m，高度為6m的隔聲屏障（折板式，上部0.5m向噪聲源傾斜），隔聲量為10~12dB。

（2）安全措施

為抵抗不利風壓，需要深挖水泥基礎固定隔聲屏障鋼立柱，及每根立柱都有斜支撐進行二次加固，每根鋼立柱用5#角鐵進行連接，形成一個整體，共同對抗不利風壓。

隔聲屏障是一個隔聲設施。它為了遮擋聲源和接收者之間直達聲，在聲源和接收者之間插入一個設施，使聲波傳播有一個顯著的附加衰減，從而減弱接收者所在的一定區域內的噪聲影響。



隔聲屏障常見的四種類型分別是，阻性聲屏障，普通透明聲屏障，微孔板透明聲屏障以及復合式聲屏障。

隔聲屏障特性：聲音的頻率增加一倍，屏障的降噪量增加3分貝。屏障的高度加倍，其減噪量增加6分貝。如果接收點從遠場移近到和聲源到屏障的距離相等的地方，各頻率的降噪量均增加3分貝。所以設立屏障的**位置是接近聲源或接近接收點。

隔聲屏障材料選用原則：

(1)隔聲量大，吸聲系數高；

(2)耐侯耐久性:產品應具有耐水性、耐熱性、抗紫外線、不會因雨水溫度變化引起降低性能或品質異常。

(3)美觀：與周圍環境協調，形成亮麗風景線。

(4)經濟：裝配式施工，提高工作效率，縮短施工時間。

(5)輕便：吸音板系列產品具有自重輕特點，可減輕高架輕軌、高架路的承重負荷，可降低結構造價。

(6)防火：采用防火型吸聲棉，滿足環保和防火規范的要求。

(7)高強度:結合我國各地區不同的氣候條件，在結構設計時充分考虛風荷載。通過生產線壓制凹槽增加強度。

(8)防水、防塵：材料設計時充分考慮防水、防塵，在揚塵或淋雨環境中其吸聲性能不受影響，構造中已設置排塵排水措施，避免構件內部積水。

因本項目對隔聲量要求較高，因此，本工程選用吸聲與隔聲相結合的復合式隔聲屏障。產品雙面采用1.5mm厚鍍鋅卷板，中間采用吸聲棉，H鋼立柱表面防腐處理，隔聲屏總厚度為8cm，在使用期內不腐蝕、不變型、吸聲、隔聲效果不降低。
