風冷旋渦式機組噪聲治理方案



一、噪聲項目概述

安徽合肥某公司在樓頂安裝有一組風冷旋渦式熱泵機組為最主要噪聲源（“嗡嗡”的低頻聲）和離心式水泵，噪聲分別為71dB、80dB。距離機組南邊18.45米，北邊12.2米處即為高層住宅小區，若不進行有效的降噪處理，將嚴重附近居民的正常生活，對此安徽合肥單位領導特別重視，特邀我公司進行噪聲治理，消除對居民正常生活的影響。

二、噪聲源分析

1 風冷熱泵機組噪聲

1. 排風風機噪聲：熱泵機組排風風機噪聲頻譜特性呈中低頻，主要范圍是63H_Z—500H_Z，

   2. 壓縮機噪聲：熱泵機組壓縮機噪聲頻譜特性呈中低頻，主要范圍是125H_Z—2000H_Z，低頻噪聲具有傳播距離遠，在空氣中衰減量小，對人體危害嚴重等特點。

2 水泵噪聲

2.1 液體動力性噪聲

水泵工作時，連續出現動力壓強脈沖，從而激發泵體和管路系統的閥門、管道等部件振動，由此而輻射噪聲。

2.2 泵的機械噪聲

由于泵體內傳遞壓力的不平衡運動，形成部件間的沖撞力和磨擦力，從而引起結構振動而發聲。

2.3 閥門的噪聲

帶有節流或限壓作用的閥門，是液體傳輸管道中影響**的噪聲源，而且這種噪聲順流向下可沿管道傳播很遠，且這種無規則的噪聲頻譜呈寬帶，它能激發閥門或管道中可動部件的固有振動，并通過這些部件作用于其它相鄰部件傳**管道表面，由此產生的噪聲類似金屬相撞產生的有調聲音。

三、我們建議的降噪措施

針對阜陽易景這樣的風冷旋渦式熱泵機組低頻噪聲，我公司根據我們以往治理類似項目的經驗，結合現場實際情況制定如下治理措施：

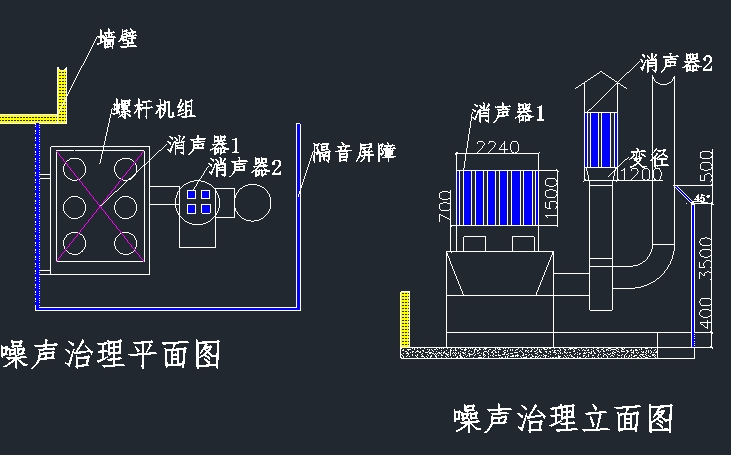

   1、 因風冷旋渦式熱泵機組排風風機的低頻特性，我們采用隔聲罩方式對其

進行降噪處理。隔聲罩整體采用鋼架結構，風冷旋渦式熱泵機組隔聲罩尺寸為 30.32×10.105m×3. 2m（H）。為有效控制風機的低頻噪聲，在排風出口設置低頻消聲腔。

2、因水泵房噪聲主要影響的是周圍的高層住宅居民，所以不用考慮水泵振動的噪聲影響所以設計隔聲罩減低水泵噪聲的污染

四、 避免降噪設施對設備運行環境影響的細節處理



1、散熱影響：因安裝隔聲罩后將影響風冷熱泵機組的通風散熱，為此我們根據空調機組的風量計算出所需的通風散熱量，在空調機組的排風風機頂部設置出風消聲通道，側面設置進風散熱消聲通道。為避免熱風的回流，整個隔聲罩分為上下兩層，上層為出風層，下層為進風層，中間用隔離板隔斷。



2、維護影響：為解決空調機組的日常維護，我們在各隔聲罩適當?shù)牟课辉O置有檢修隔聲門；隔聲罩屏體與設備之間均留有 1000mm 的檢修空間。

3、防雨措施：隔聲罩底部設置有混凝土基礎，防止樓頂積水對隔聲罩的浸泡；

彩鋼巖棉板+吸音棉+沖孔鋁板結構組合吸隔聲板；吸音棉被雨水浸泡后將完

全失去吸聲功能，但吸音棉又是消聲器中必須用到的主要材料，為解決吸音棉的防雨問題，我們對進、出風消聲器吸音棉采用無堿憎水玻纖布包裹，同時選用孔徑小的護面板材。

4、防腐措施：我們選用沖孔鋁板做為消聲器護面板材，提高抗腐性能；為防止固定鋼架生銹，對所用的鋼結構均做鍍鋅處理 。

5、抗風壓措施：對于隔聲罩而已，主要的不利荷載是風壓，每根立柱均設有混凝土基礎及鋼支撐。

6、管線密封措施：為保證隔聲罩的隔聲量，有不影響設備現有線路、管道，我們將在施工中對隔聲罩開孔并做好周邊的密封處理。

五、工程量清單與工程預算

一、 工期及售后服務承諾

1. 工程總工期為45天；工程質保期為十二個月；

2. 服務效率：保修期內或保修期外如設備出現故障，我方在接到通知后，8小時內響應，維修人員在24小時內可達到現場并開始維修。

3. 服務原則：在保修期內我方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，我方維修或提供的配件均按成本價計。
